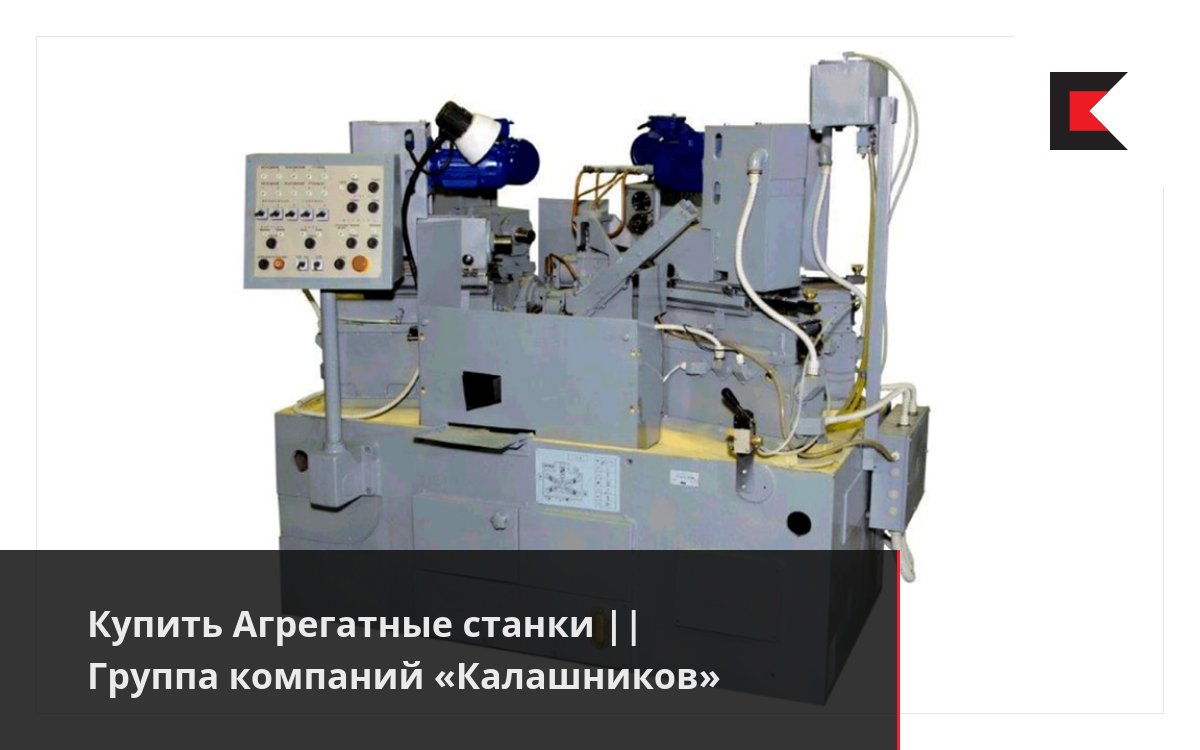

Агрегатные станки

Предназначены для многоинструментальной обработки деталей сложной конфигурации с одной установки. Станки изготавливаются на базе агрегатных узлов – силовых головок, подкатных столов, поворотных столов и др.
Бренд
Калашников
Калашников

Описание

Агрегатные станки применяются для обработки сложных и ответственных деталей в условиях серийного и массового производства и предназначены для многоинструментальной обработки деталей сложной конфигурации с одной установки.

Агрегатные станки позволяют производить сверление, зенкерование, развертывание и растачивание отверстий, резьбонарезные и резьбонакатывание внутренних и наружных поверхностей, подрезание торцов, фрезерование и другие операции.

Концерном “Калашников” разработана и изготовлена гамма агрегатных станков для собственных нужд, последней разработкой являются станки моделей 1719ИР и 1720ИР.

Возможно изготовление станков по техническому заданию Заказчика.

Ключевые черты:

  • обработка детали с одной установки без смены баз;
  • обеспечение высокой точности обрабатываемой детали за счет высокой жесткости станка;
  • высокая производительность обработки, повышение стойкости режущего инструмента за счет регулирования режимов и циклов обработки;
  • возможность встраивания устройств для контроля за состоянием режущего инструмента и контроля ответственных размеров;
  • экономия производственных площадей.

Характеристики

6
Количество позиций станка
4 - 5
Количество рабочих позиций
470
Диаметр поворотного стола индексного гидравлического, мм
Технические характеристики 1719ИР
Количество рабочих позиций
4
Диаметр поворотного стола индексного гидравлического, мм
470
Угол вращения поворотного стола, град
±360
Время поворота стола на 60°, сек
3,5
Грузоподъемность стола поворотного, кг
700
Наибольшие программируемые перемещения, мм, не менее:продольное (ось координат «Z1»)
200
продольное (ось координат «Z2»)
200
продольное (ось координат «Z3»)
200
Конус отверстия шпинделя
ISO 40
Рабочее давление в гидросистеме, бар
30
Суммарная мощность, кВт, не более
11
Габаритные размеры станка, мм, не более
ширина
2250
длина
2795
высота
1466
Масса станка, кг, не более
2750
Технические характеристики 1720ИР
Количество рабочих позиций
5
Диаметр поворотного стола индексного гидравлического, мм
470
Угол вращения поворотного стола, град
±360
Время поворота стола на 60°, сек
3,5
Грузоподъемность стола поворотного, кг
700
Наибольшие программируемые перемещения, мм, не менее:продольное (ось координат «Z1»)
200
продольное (ось координат «Z2»)
200
продольное (ось координат «Z3»)
200
вертикальное (ось координат «Y4»)
100
вертикальное (ось координат «Y5»)
100
Конус отверстия шпинделя
ISO 40
Рабочее давление в гидросистеме, бар.
30
Суммарная мощность, кВт, не более
20
Габаритные размеры станка, мм, не более
ширина
2285
длина
2975
высота
2085
Масса станка, кг, не более
2800
